EN
اخبار
چگونه صفحه پلیکربنات را برش بزنیم
برش صفحات پلیکربنات نسبت به ظاهر آن سختتر است. در شرایط واقعی کار، حدود ۸۰ درصد از ترکهای لبه، سفیدشدن ناشی از تنش و شکست در آببندیها را میتوان به فرآیند برش خود نسبت داد.
این مقاله به رایجترین کاربردها — ساخت گلخانهها، نصب روشناییهای سقفی (اسکایلایت) و پوشش سقفی صنعتی — میپردازد و بهصورت سیستماتیک چهار روش برای برش صفحات پلیکربنات را معرفی میکند، همراه با جداول پارامترهای آمادهبهکار و فهرستهای بازرسی.
۱. چهار روش اصلی برای برش صفحات پلیکربنات
چهار روش برش متداولترین عبارتند از: برش با اره میزی یا اره دایرهای، خطکشی با چاقوی کاربردی، برش لیزری و برش با دستگاه CNC. هر یک از این روشها کاربرد بهینهای دارد و پیمانکاران باید روش مناسب را با ضخامت صفحه، نیازهای دقت برش و تجهیزات موجود تطبیق دهند.
برش با اره میزی یا اره دایرهای بهترین تعادل بین کیفیت برش و بازدهی را ارائه میدهد. هنگامی که با تیغهای از جنس کاربید و دندانههای ریز (۸۰ دندانه یا بیشتر) استفاده میشود، لبههایی تمیز و صاف تولید میکند و قادر به برش ورقهایی با ضخامت ۶ میلیمتر و بیشتر — هم توخالی و هم پر — است. این روش ترجیحی برای پیمانکاران حرفهای محسوب میشود.
خطکشی با چاقوی عمومی برای ورقهایی با ضخامت ۴ تا ۶ میلیمتر توخالی یا حداکثر ۳ میلیمتر پر مناسب است، بهویژه در تولید انبوه کوچک یا کارهای انجامشده در محل پروژه و بدون دسترسی به برق. کیفیت برش بهشدت به تیزی تیغه و تکنیک ثابت خطکشی وابسته است.
برش لیزری برای اشکال پیچیده، قطعات دقیق و تولید سفارشی انبوه کوچک ایدهآل است. لبهها تمیز هستند و منطقه تحت تأثیر حرارت بسیار کمی دارند، اما نیازمند تجهیزات تخصصی و تهویه مناسب است و برای انجام در محل پروژه مناسب نیست.
حفر CNC با بالاترین دقت و تکرارپذیری، اشکال سفارشی انبوه، سوراخها و سطوح منحنی را پردازش میکند. سرمایهگذاری بالاتر بر روی تجهیزات، استفاده از آن را محدود به محیطهای کارخانه یا کارگاه میکند.
برای اکثر پروژههای گلخانهای و سقفهای شیشهای، رویکرد پیشنهادی ترکیبی از ابزارها است: اره میزی برای برش اولیه، چاقوی کاربردی برای انجام جزئیات نهایی و دریل دستی برای ایجاد سوراخهای نصب. این ترکیب هم کارایی و هم دقت را تأمین میکند و مانع ورود به تجهیزات نیز پایین است.
۲. برش با اره میزی: پارامترها و استانداردهای عملیاتی
اره میزی رایجترین ابزار برای برش صفحات پلیکربنات (PC) است، اما همان اره میتواند بسته به نحوه تنظیمش نتایج بسیار متفاوتی ایجاد کند. سه متغیر اصلی بر نتایج تأثیر میگذارند: تعداد دندانههای بلید، سرعت چرخش محور (RPM) و نرخ تغذیه.
جدول زیر پارامترهایی را که مرکز فنی شینهای تأیید کرده است، فهرست میکند و برای بلیدهای فینتُث (با دندانههای فراوان از نوع کاربید با بیش از ۸۰ دندانه) قابل اعمال است:

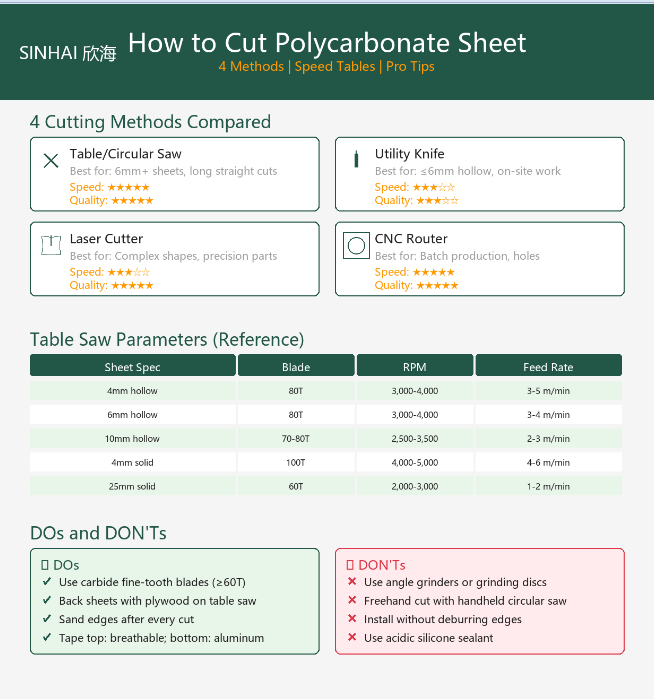

جدول ۱: پارامترهای توصیهشده برای برش صفحات پلیکربنات با اره میزی
قوانین اصلی کاربردی:
هنگام برش ورقهای پلیکربنات، یک صفحه تختهچوب زیر ورق قرار دهید تا ارتعاشات کاهش یابد و از ترکخوردن لبه برش جلوگیری شود. لبه اره باید همواره تیز نگه داشته شود؛ زیرا لبه کند باعث ایجاد گرما از اصطکاک میشود که منجر به ایجاد ترکهای ریز در خط برش میگردد. این ترکها از نظر ظاهری قابل مشاهده نیستند، اما تحت بار نصب گسترش یافته و در نهایت باعث شکست میشوند.
هنگام برش ورقهای توخالی، لبه اره را در جهت سمت روکشدار UV وارد کنید تا از ترکخوردن روکش در طول لبه برش جلوگیری شود. ورقهای جامد نیازی به رعایت جهت خاصی ندارند، اما اپراتوران باید دمای لبه اره را زیر نظر داشته باشند و در صورت افزایش دما، سرعت پیشروی را کاهش دهند.
دو اشتباه حیاتی باید اجتناب شوند: استفاده از گردنبور بههمراه دیسک برش — حرارت اصطکاک لبه را ذوب میکند و باعث زرد شدن و تنشهای باقیمانده میشود — و استفاده از تیغههای عمومی کار با چوب (۲۴ تا ۴۰ دندان)، که منجر به ترکیدن شدید و لبههای ناهموار میشوند و گاهی اوقات لبه ورق را کاملاً میشکنند.
۳. خراشیدن با چاقوی کاربردی: راهحلی در محل برای ورقهای نازک
در صورت عدم دسترسی به برق یا برای اندازههای کوچک تولید، خراشیدن با چاقوی کاربردی روشی قابل اجرا و کارآمد است. این روش فقط برای ورقهای توخالی با ضخامت ≤۶ میلیمتر یا ورقهای پر با ضخامت ≤۳ میلیمتر مناسب است. ورقهای ضخیمتر نمیتوانند تنها با خراشیدن دستی بهصورت تمیز شکسته شوند.
روش استاندارد پنج مرحلهای:
مرحله ۱ — خط برش را علامتگذاری کنید. از خطکش فلزی بهعنوان راهنما استفاده کنید و خط را با یک ماژیک محلول در آب علامتگذاری نمایید. هرگز از ماژیکهای روغنی استفاده نکنید — حلالهای موجود در جوهر روغنی سطح پلیکربنات را تخریب و اچ میکنند.
مرحله ۲ — اولین بار خراش را انجام دهید. چاقو را در امتداد لبهی صاف ۱ تا ۲ بار بکشید و حدود یکسوم ضخامت ورق را برش بزنید. نکتهی اصلی این است که در هر بار عبور، دقیقاً از مسیر یکسانی استفاده کنید؛ هر انحرافی باعث میشود خط شکست منحرف شود.
مرحلهٔ ۳ — ورق را برگردانده و سطح مقابل را خطکشی کنید. ورق را برعکس کنید و در همان مکان، ۱ تا ۲ بار و به عمقی معادل خطکشی کنید. این کار خطی پیوسته از تمرکز تنش را در تمام ضخامت ورق ایجاد میکند و نقطهی شکست یکنواخت را تضمین مینماید.
مرحلهٔ ۴ — ورق را بشکنید. خط خطکشیشده را با لبهی میز همتراز کنید و با هر دو دست فشار محکم و ثابتی به سمت پایین وارد کنید. حرکتی قاطع و تکباره، شکستی تمیز ایجاد میکند. تردید یا اعمال نیروی نامساوی باعث ایجاد شکستهای ناهموار میشود.
مرحلهٔ ۵ — لبهی برش را صاف کنید. لبهی برشخورده را با کاغذ سنبادهای با دانهبندی ۲۴۰ یا ریزتر صاف کنید و حرکات سنبادهزنی را در یک جهت و در امتداد خط برش انجام دهید.
۴. پرداخت لبه پس از برش: روش صحیح و روشهای آببندی
برش تنها نیمی از فرآیند را به پایان میرساند. پرداخت لبهها بهطور مستقیم بر عملکرد ضدآب بودن و مقاومت بلندمدت در برابر اشعهی فرابنفش (UV) تأثیر میگذارد.
شسته شدن اولین مرحله است. برای صافسازی اولیه از کاغذ سنبادهی ۲۴۰ درجه و سپس برای پرداخت نهایی از کاغذ سنبادهی ۴۰۰ درجه استفاده کنید. همیشه در جهت یکسان و در امتداد خط برش سنباده بزنید — هرگز بهصورت رفتوبرگشت سنباده نزنید، زیرا این کار خراشهای جدیدی ایجاد میکند. این مرحله حدود دو دقیقه به ازای هر ورق طول میکشد، اما بهطور مؤثر نقاط آغازگر ترکهای ریز را حذف میکند.
تمیز کردن بلافاصله پس از آن انجام میشود. سطح را با الکل ایزوپروپیل (IPA) یا پارچهای بدون پرز و مرطوبشده با آب پاک کنید. استفاده از حلالهای استون، تولوئن و بنزین ممنوع است — تمام این مواد بهصورت شیمیایی پلیکربنات را نرم کرده و تخریب میکنند.
چسباندن انتهای ورقها مهمترین مرحله و همچنین رایجترین مرحلهای است که اغلب بهدرستی انجام نمیشود. داخل ورقهای توخالی خالی است و اگر بهدرستی دربند نشوند، گرد و غبار و رطوبت وارد حفرهها شده، عبور نور را کاهش داده و باعث مهگرفتگی داخلی میشوند. رویکرد صحیح بین انتهای بالایی و پایینی باز ورق تمایز قائل میشود: بالارنج (به سمت ریج) دریافت میکند نوار تنفسپذیر ، که اجازه میدهد رطوبت داخلی خارج شود، در عین حال گرد و غبار را مسدود میکند؛ انتهای پایین (به سمت اُور) دریافت میکند نوار فویل آلومینیومی جامد برای آببندی کامل.
دو خطای رایج که نیاز به توجه ویژه دارند: استفاده از نوار آببندی جامد برای هر دو انتها — این کار باعث محبوس شدن رطوبت داخلی میشود که در اثر تغییرات دما به آب تبدیل شده و منجر به تجمع آب میگردد — و استفاده از سیلیکون اسیدی (سیلیکون نوع استوکسی)، که ماده اسید استیک آن پلیکربنات را خوردگی داده و باعث ترکخوردگی شکننده در نقطه آببندی میشود. همیشه از سیلیکون نوع خنثی (Neutral-cure) استفاده کنید.
۵. جلوگیری از ترکخوردگی پس از برش: سه علت و چهار راهکار
ترکخوردگی پس از برش شایعترین شکایت در نصب ورقهای پلیکربنات است. تحلیل بیش از ۲۰۰ مورد ترکخوردگی توسط مرکز فنی شینهای در طول سه سال، سه علت اصلی را شناسایی کرده است.
تنش باقیمانده از برش مهمترین علت است و حدود ۴۵ درصد از موارد را شامل میشود. تیغههای کند، سرعت پیشروی بیش از حد کند و برشهای مکرر و تکراری، همگی تنش حرارتی را در لبه برش تجمعی کرده و ترکهای ریزی ایجاد میکنند. استفاده از تیغه تیز و حفظ سرعت پیشروی توصیهشده، اصول اساسی برای از بین بردن این خطر هستند.
عدم رعایت فضای کافی برای انبساط حرارتی دومین علت است و حدود ۳۰ درصد از موارد را تشکیل میدهد. پلیکربنات در هر درجه تغییر دما تقریباً هفت برابر فولاد منبسط میشود. در صورت عدم تأمین فاصله کافی برای انبساط، گرمای تابستان باعث افزایش طول ورق و فشردهشدن آن به قاب میشود و ترکها از لبهها به سمت داخل ایجاد میگردند. قاعده کلی این است: برای هر متر خطی از ورق، ۳ تا ۵ میلیمتر فضای انبساط در نظر گرفته شود.
سریهای بیش از حد محکم، حدود ۱۵ درصد از موارد را تشکیل میدهند. بسیاری از نصابان پیچها را تا حد امکان محکم میبندند، اما ورقهای پلیکربنات نیاز به فضایی برای حرکت دارند. سوراخهای پیچ باید قبل از نصب با قطری ۲ تا ۳ میلیمتر بزرگتر از قطر بدنه پیچ ایجاد شوند تا ورق بتواند بدون محدودیت توسط سختافزار، بهصورت حرارتی منبسط یا منقبض شود.
با توجه به این سه علت اصلی، چهار اقدام اصلاحی زیر توصیه میشود: سANDING لبهها با کاغذ سنبادهای با دانهبندی ۴۰۰ بلافاصله پس از برش؛ اعمال سیلانت سیلیکونی خنثی در نقاط تماس ورق و قاب برای جذب تنش؛ اعمال یک لایه نازک ضدزنگ در اطراف سوراخهای پیچ بهعنوان بافر تنش؛ و بازرسی سطح ورق برای شناسایی ترکهای اولیه قبل از نصب — هر ورق آسیبدیدهای قبل از ادامه کار باید تعویض شود.
۶. برش لیزری و تراش CNC: پارامترهای ماشینکاری دقیق
برای کاربردهایی که دقت بالایی را میطلبد، برش لیزری و تراش CNC راهحلهایی حرفهای ارائه میدهند.
برش لیزری بهترین گزینه برای برش ورقهای توپر با ضخامت ۲ تا ۶ میلیمتر یا ورقهای توخالی با ضخامت ۶ میلیمتر است. لیزر CO₂ با توان ۱۳۰ تا ۳۰۰ وات انتخاب استاندارد محسوب میشود. برای ورقهای توپر، توان ۱۵۰ وات با سرعت ۲۵ تا ۳۵ میلیمتر بر ثانیه نتایج بهینه را ایجاد میکند. برای ورقهای توخالی، توان را به ۱۵۰ وات و سرعت را به ۲۰ تا ۳۰ میلیمتر بر ثانیه کاهش دهید تا از ذوب و اتصال شدن تیرهای داخلی جلوگیری شود. برش لیزری باعث تولید بخارات حاوی ترکیبات فنولی میشود که نیازمند تهویه مناسب محیط کار است.
حفر CNC قادر به پردازش انبوه اشکال سفارشی، سوراخها و سطوح منحنی با دقت و تکرارپذیری بالا است. برای برش مستقیم، استفاده از فرز انتهایی تکبراد (Ø6 میلیمتر) با سرعت چرخش ۱۲۰۰۰ تا ۱۸۰۰۰ دور بر دقیقه، سرعت پیشروی ۲۰۰۰ تا ۳۰۰۰ میلیمتر بر دقیقه و عمق برش ۱ تا ۲ میلیمتر در هر مرحله توصیه میشود. برای فرزکاری پروفیل، فرز انتهایی دوبراد (Ø6 میلیمتر) با سرعت چرخش ۱۰۰۰۰ تا ۱۵۰۰۰ دور بر دقیقه، سرعت پیشروی ۱۵۰۰ تا ۲۵۰۰ میلیمتر بر دقیقه و عمق برش ۰٫۵ تا ۱ میلیمتر در هر مرحله بهترین عملکرد را دارد.
هر دو روش نیازمند خنکسازی اجباری هستند. پلیکربنات در دمای حدود ۲۲۵ تا ۲۵۰ درجه سانتیگراد ذوب میشود و گرمشدن بیش از حد باعث ذوب سطح ماشینکاریشده و چسبندگی آن میگردد. خنکسازی با هوای فشرده یا افشانهای از آب ریز است که توصیه میشود — این روش دما را کنترل میکند بدون اینکه لکههای آبی روی سطح ایجاد کند.
۷. ارزش بازیافت مواد ضایعاتی حاصل از برش
عملیات برش بهطور اجتنابناپذیری قطعات اضافی تولید میکنند که این قطعات ضایعات نیستند، بلکه منبعی ارزشمند محسوب میشوند. قطعات اضافی پلیکربنات تمیز و بدون آلودگی قیمتی حدود ۶۰۰ تا ۱۲۰۰ دلار آمریکا در هر تن دارند که این قیمت بسته به درجه رنگ و میزان تمیزی متغیر است.
شرکت شینهای برنامه بازیافت PC-R را اجرا میکند: مشتریانی که صفحات PC شینهای را خریداری میکنند میتوانند قطعات اضافی حاصل از برش را برای بازپردازش ارسال نمایند. قطعات اضافی باید عاری از بقایای فیلم و چسب نوار آببندی باشند، زیرا وجود آلودگی خلوص و عملکرد ماده بازیافتشده را کاهش میدهد.
